物鏡在顯微鏡系統中起著至關重要的作用，因其保障了顯微圖像的高質量。然而，許多常規物鏡都受限于目前的技術工藝屏障，性能難以突破，這些性能限制也降低了顯微鏡的整體表現。

幸運的是，光學技術持續推動和矯正物鏡的成像誤差。那么，讓我們一起來探究使用奧林巴斯高性能 X Line™物鏡實現高質量成像的三大原因。

優勢1. 平場性提升帶來始終如一的畫質

使用常規物鏡，要在大視野（FOV）中獲得均一的平場圖像通常很困難。圖像平場性較差會導致圖像邊緣有暗角或模糊，從而降低圖像質量，并使得圖像分析或測量不盡準確。

那么，X Line物鏡如何解決這個問題？我們的物鏡使用超薄透鏡組裝，透鏡邊緣區域仍可保證成像質量，與常規物鏡相比，有效視場數變大，可在大視場（FOV）觀察中采集到從中心到邊緣都均一出色的圖像。在整個視場中始終如一的高圖像質量可幫助您采集大樣本（例如整個組織切片）的精確拼接圖像。采集數據精確可靠，放心用于定量分析。

如下圖示例：

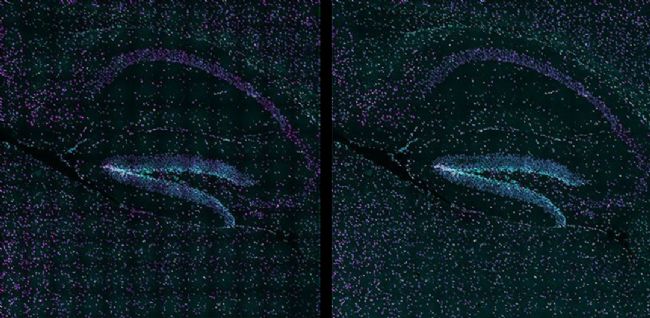

常規物鏡（左） vs. X Line 物鏡（右）拼圖對比

12X12視野拼圖，鼠腦Fucci2標記切片（靛青色：DAPI-405nm），UPLXAPO60XO，NA 1.42 60倍油鏡，FV3000共聚焦系統采集。

感謝圖像提供：Takako Kogure and Atsushi Miyawaki from the Laboratory for Cell Function Dynamics, RIKEN Center for Brain Science

如您所見，X Line物鏡的平場性可在超寬視野中采集更清晰、無拼縫的大圖。

優勢2. 增強的色差校準，色彩還原出色

色差是常見的光學問題。當鏡頭無法在同一平面聚焦不同波長光時，色差便產生。本質上講，物鏡和棱鏡一樣: 光線穿過物鏡時，因波長不同造成折射角不同，因而光會沿著不同角度傳播。如不加矯正，顯微圖像的邊緣會形成彩色光暈，并且不同波長成像焦面也不統一。雖然我們清楚地知道這個問題，但許多常規的物鏡依然很難做到性能優異的色差校準。

X Line物鏡可提供400–1000 nm的超寬波段色差校正，得益于超薄透鏡技術，相同齊焦距（45mm）內實現增加2組矯正透鏡組。因此可以在明場和多色熒光成像時獲得更好的色彩還原。準確的色彩還原提高圖像的可信度，因此您可以放心分析您的數據。

如下圖所示色差校準對比：

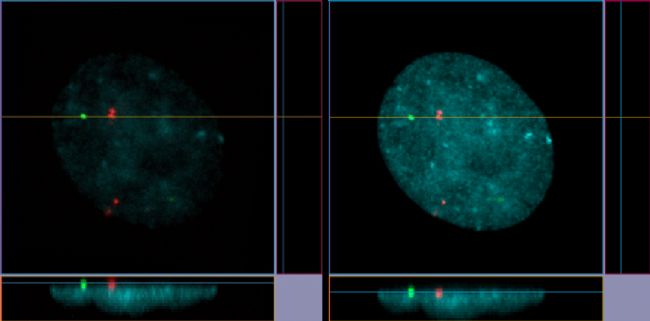

常規物鏡(左) vs. X Line 物鏡 (右)色差校準性能對比*

FISH技術標記Hela細胞（CEP17 綠色, CEP18 橘色, DAPI細胞核靛青色），UPLXAPO60XO,NA 1.42 60倍油鏡，FV3000共聚焦系統采集。

X Line物鏡的寬波段色校正范圍在400-1000 nm之間，綠色和紅色信號準確地定位在細胞核內。而常規物鏡采集的圖像中，定位于細胞核邊緣的信號出現在其外部。

優勢3. 大數值孔徑保障出色的圖像質量

物鏡的數值孔徑決定其匯聚光的能力并決定光學分辨率。因此，較高數值孔徑的物鏡可以采集更高分辨率，更明亮的圖像，也讓您可以看到樣本的更多細節。

相應地，高放大倍率、低數值孔徑的物鏡將阻礙您看到樣品的更多細節，從而增加了忽略重要細節的風險。

X Line物鏡相同放大倍率下可以實現更高的數值孔徑，最大可達1.45，確保為定量分析提供出色的圖像質量。增大的數值孔徑可以優化許多應用，例如在熒光觀察過程中弱信號檢測或熒光活細胞成像實驗降低光毒性/光漂白。

在下面的示例中， X Line物鏡提高的NA可以明顯提升熒光圖像亮度：

圖像分辨率和亮度提升對比，常規物鏡(上圖,20X, NA 0.75) vs. X Line 物鏡 (下圖, 20X, NA 0.8).

NG108-15細胞寬場顯微鏡采集圖像（藍色-細胞核，綠色-微管，紅色—肌動蛋白纖維）

從圖像對比中可以看出，全新的X Line物鏡因數值孔徑更高，從而采集更明亮的圖像。

出色的物鏡讓實驗更高效

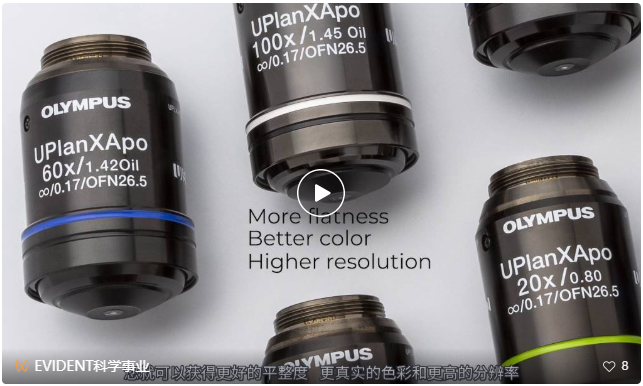

常規的物鏡通常需要在這三大核心參數之間進行權衡—數值孔徑、平場性和色差校準，如果物鏡在其中某一個方面性能優異，往往要犧牲其他方面的性能。奧林巴斯的X Line高性能物鏡由超薄鏡片組裝而成，一顆物鏡兼收三大核心優勢，再不用顧此失彼，從而實現更高效的實驗。歡迎點擊“閱讀原文”了解X Line系列物鏡及超薄透鏡技術，總有一顆物鏡將驚艷您！
