錐透鏡與貝塞爾光束
與非球面透鏡相比，錐透鏡的形狀類似于圓錐體。由于錐透鏡的錐形形狀，可以產生所謂的貝塞爾光束，即環形光束輪廓。環形光束的直徑取決于軸心角，并隨著軸心角和像平面之間距離的增加而減小。環形光束的寬度保持不變。

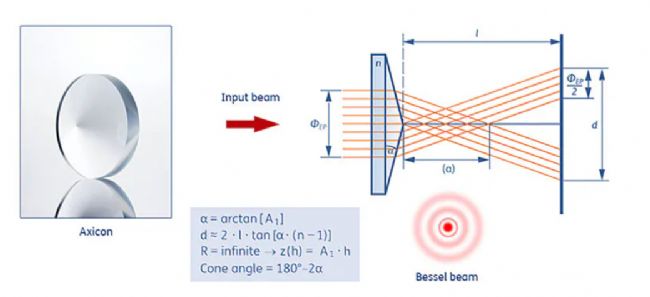

（1）錐透鏡產生貝塞爾光束

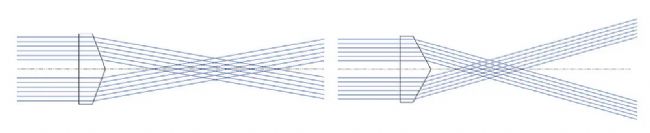

（2）環形寬度和錐角的對應關系
利用錐透鏡產生（非衍射）貝塞爾光束，這主要由軸錐的錐角 (α) 決定。因此，在許多應用中，有兩個區域值得關注：
第1，強度分布幾乎恒定的長區域和其次是強度分布呈環形的區域。
長度取決于入射光束的軸心角（α）和直徑（ØEP），而貝塞爾光束的寬度僅受軸心角的影響（圖 2）。圖 1 顯示了環形光分布的直徑，它取決于距離，并隨著距離的增加而增大。因此，光環寬度約為入射光束直徑的一半。
錐透鏡的各種環形光束應用
錐透鏡主要用于光束整形和各種激光應用領域。其特殊用途還包括產生非衍射貝塞爾樣光束。這里需要注意的是一個強度分布幾乎恒定的區域，其長度由錐透鏡的角度和直徑決定。貝塞爾光束是非衍射光束，非常適合應用于醫學、研究、測量技術和調整。具體而言，它們可用于光學鑷子和薄片熒光顯微鏡。結合其他錐透鏡或透鏡，可產生各種光束輪廓，如準直環形光束和可變焦點環形光束。與激光擴束器、透鏡或第二個錐透鏡相結合的光學效果如下所示。

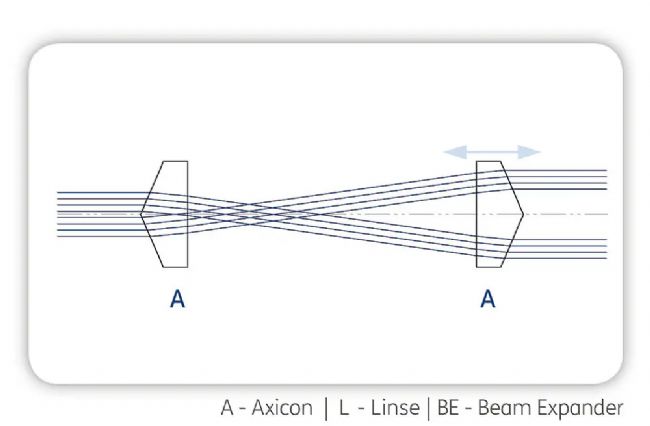

1，將兩個角度相同的錐透鏡組合在一起，就能產生準直的環形光束。光束直徑隨兩個元件之間的距離變化。

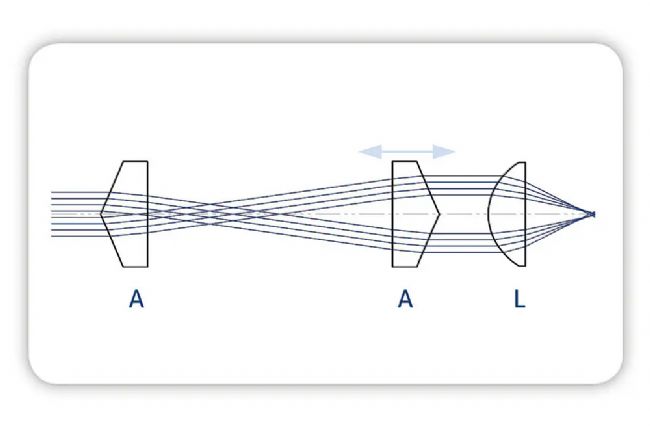

2，該裝置用于生成可變的環形焦點。通過移動第二個軸心，可以調整環形焦點的直徑。

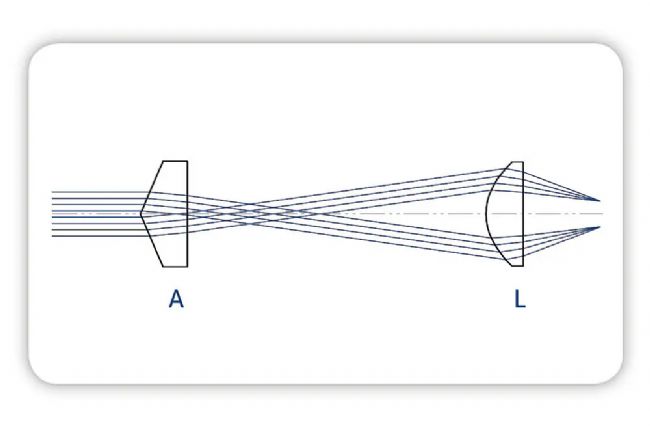

3，環形對焦的產生 - 通過鏡頭焦距改變距離，通過軸心角改變直徑。

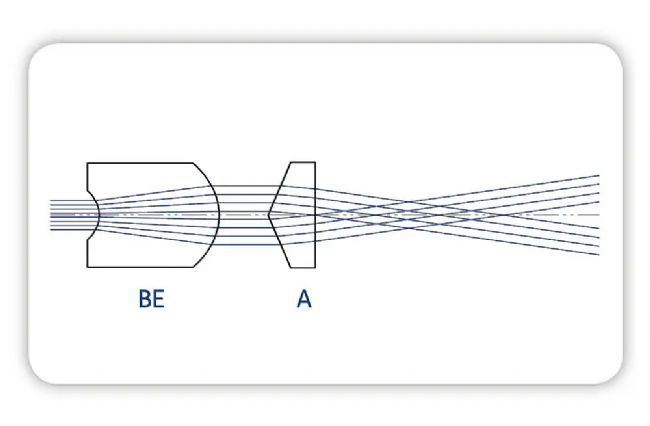

4，通過與激光擴束器相結合，優化了錐透鏡的光線。這樣就可以改變生成的貝塞爾光束的長度。

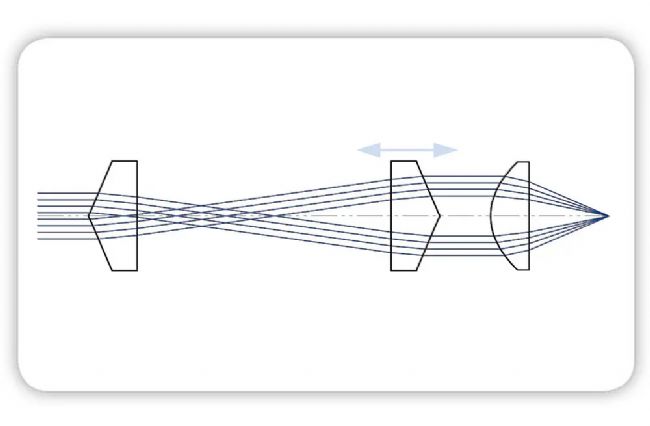

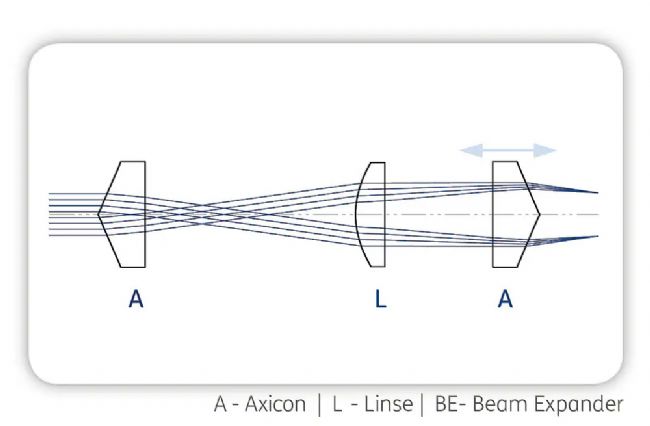

5，通過改變軸心之間的距離來改變球體的焦距。這種設置可以減小非球面的焦距，從而實現低于衍射極限的聚焦。
6，改善非球面的焦距窄度--可實現低于衍射極限的聚焦。
錐透鏡-Asphericon
基于高端技術，我們可生產表面形狀偏差 (RMSi) 小于 0.04 µm 的軸心。從原型到批量生產，我們與客戶一起，從眾多光學玻璃中開發和生產合適的解決方案。您可以利用個性化定制解決方案、光學鍍膜或庫存產品系列中各種創新的錐透鏡。
為了簡化對準過程并獲得zui佳成像效果，我們的光學元件還可以使用專門開發的支架進行精確對準。此外，安裝好的非球面光學元件與所有安裝好的非球面光學元件一樣，可以通過公制細牙螺紋輕松擰緊到其他元件上。進一步了解非球面安裝鏡頭的優勢。得益于其圓錐形的形狀，所有錐透鏡均可用于多種應用場合。
昊量光電可以提供各種規格的標準品及定制化的非球面錐透鏡，主要優點在于：
RMSi ≤ 0.07 μm的出色表面形狀偏差
適用于高功率激光應用并有現貨供應
激光損傷閾值：12 J/cm²，100 Hz，6 ns，532 nm
可提供4種標準鍍膜（也可根據要求定制鍍膜）
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0°
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0°
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0°
X: RMAX<1.0%, RAVG≤0.4%, 240-380 nm, AOI=0°

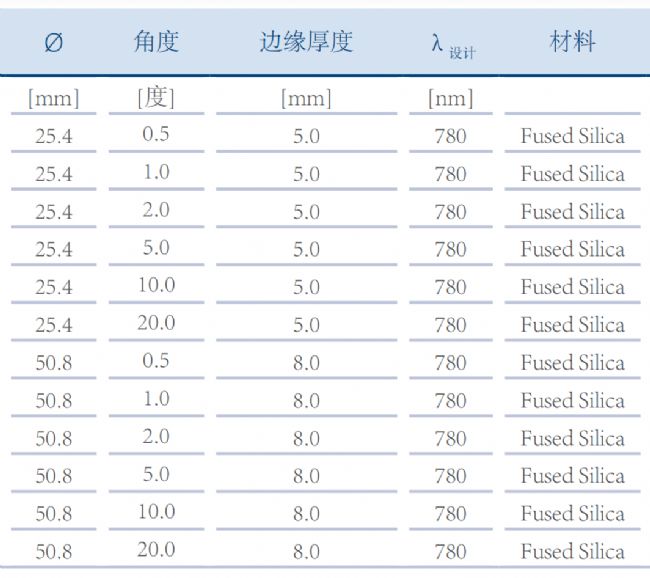

以下為昊量光電供應主要的一些標準品的關鍵指標參數：
上海昊量光電作為Asphericon在中國大陸地區的代理商，為您提供專業的選型以及技術服務。對于非球面透鏡以及非球面光束整形鏡有興趣或者任何問題，都歡迎通過電話、電子郵件或者微信與我們聯系。
