當前位置 > 首頁 > 技術文章 > 離子研磨儀和掃描電鏡在半導體失效分析中的應用案例分享

離子研磨儀和掃描電鏡在半導體失效分析中的應用案例分享

瀏覽次數:974 發布日期:2024-1-22  來源:本站 僅供參考,謝絕轉載,否則責任自負

失效分析是對于電子元件失效原因進行診斷,在進行失效分析的過程中,往往需要借助儀器設備,以及化學類手段進行分析,以確認失效模式,判斷失效原因,研究失效機理,提出改善預防措施。其方法可以分為有損分析,無損分析,物理分析,化學分析等。其中在進行微觀形貌檢測的時候,尤其是需要觀察斷面或者內部結構時,需要用到離子研磨儀+掃描電鏡結合法,來進行失效分析研究。

離子研磨儀目前是普遍使用的制樣工具,可以進行不同角度的剖面切削以及表面的拋光和清潔處理,以制備出適合半導體故障分析的掃描電鏡用樣品。

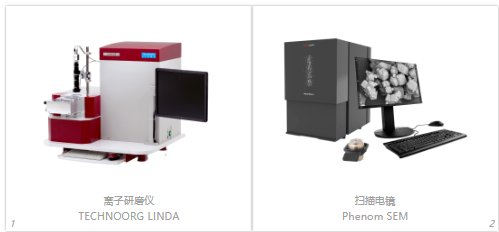

離子研磨儀和掃描電鏡在半導體失效分析中的應用案例分享
離子研磨儀的基本原理

案例分享01 晶片失效分析思路和方法

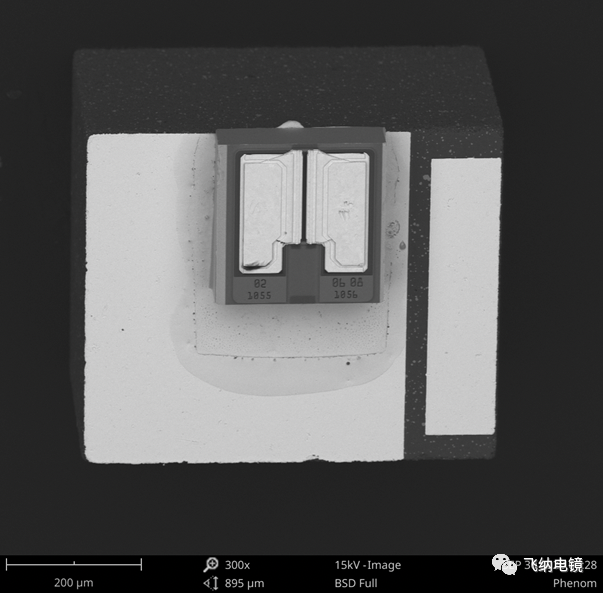

1.優先判斷失效的位置

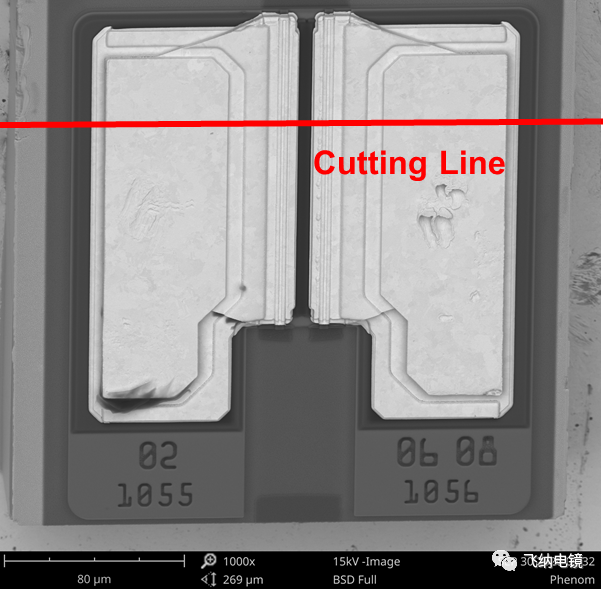

2.鎖定失效分析位置后,決定進行離子研磨儀進行切割

3離子研磨儀中進行切割

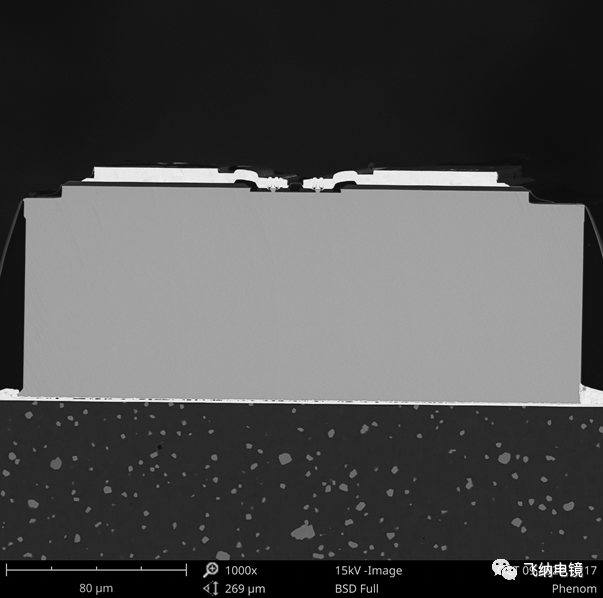

4.切割后的樣品,掃描電鏡下放大觀察

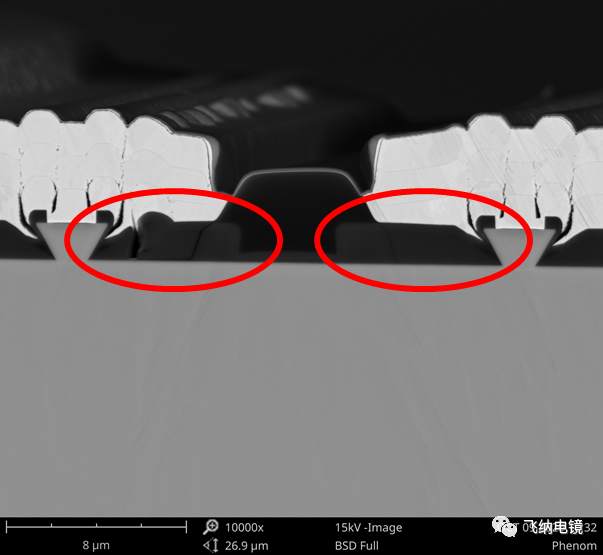

5.放大后發現故障位置左右不對稱

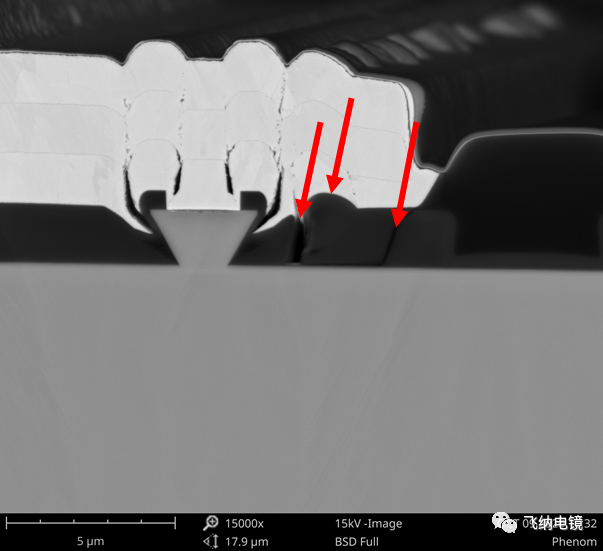

6.進一步放大后,發現故障位置擠壓變形,開裂,是造成失效的主要原因

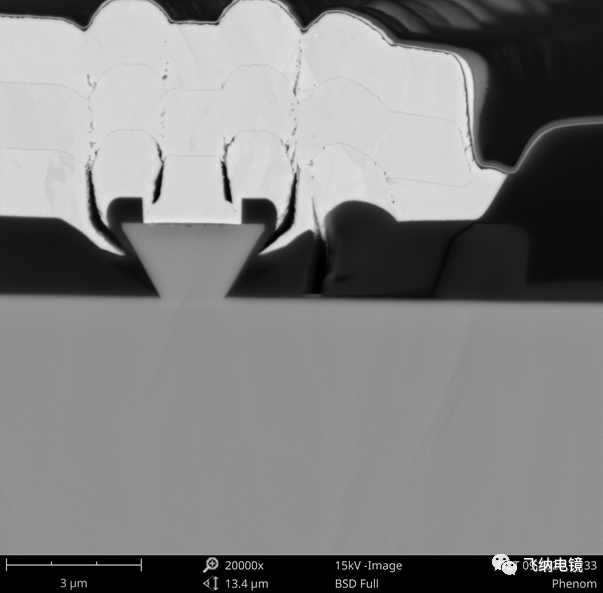

7.變形開裂位置,掃描電鏡放大倍數:20,000x

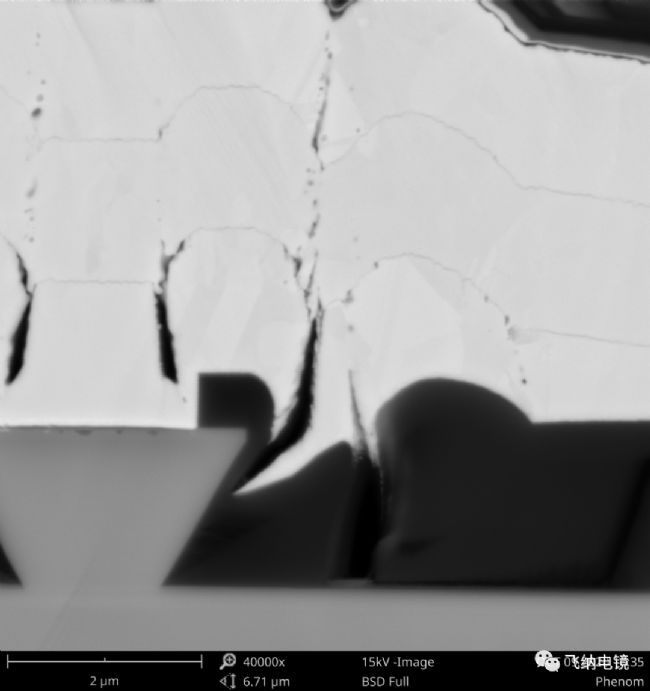

8.變形開裂位置,掃描電鏡放大倍數:40,000x


案例分享 2 IC封裝測試失效分析
1.對失效位置進行切割


2.離子研磨儀中進行切割

3 位置1. 放大后發現此處未連接。掃描電鏡放大倍數:30,000x
4位置2. 放大后發現此處開裂。掃描電鏡放大倍數:50,000x

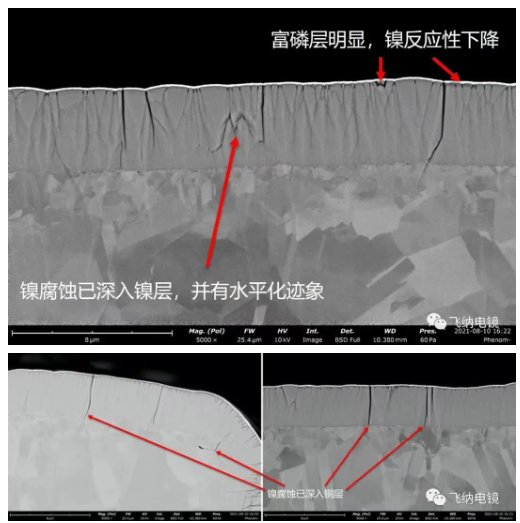

案例分享 3PCB/PCBA失效分析

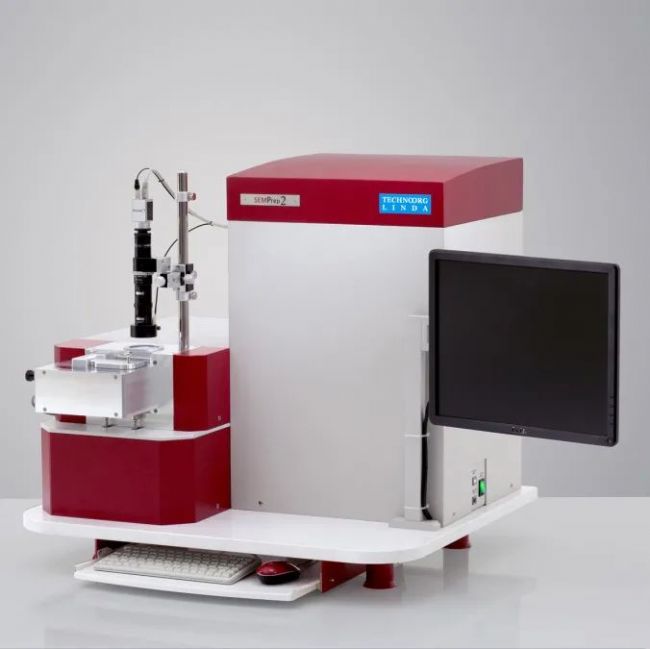

離子研磨儀

  • 適用于離子束剖面切削、表面拋光

  • 可預設不同切削角度制備橫截面樣品

  • 可用于樣品拋光或最終階段的細拋和清潔

  • 超高能量離子槍用于快速拋光

  • 低能量離子槍適用后處理的表面無損細拋和清潔

  • 操作簡單,嵌入式計算機系統,全自動設定操作

  • 冷卻系統標準化,應用于多種類樣本

  • 高分辨率彩色相機實現實時監控拋光過程

發布者:復納科學儀器(上海)有限公司
聯系電話:400-857-8882
