有色金屬質(zhì)量控制系列（3）高純金屬基體的ICP-OES分析
倫敦金屬交易所有色金屬質(zhì)量控制系列（3）高純金屬基體的ICP-OES分析
我們在1月份連續(xù)推出了《倫敦金屬交易所有色金屬質(zhì)量控制系列 —— 高純基體金屬的 ICP-OES 分析》（1）Avio 500 分析金屬鎳中的雜質(zhì)和（2）Avio 500 分析金屬鉛中的雜質(zhì)，介紹了倫敦金屬交易所對金屬鎳和鉛中的雜質(zhì)要求，以及珀金埃爾默 Avio ICP-OES 在相關(guān)檢測中表現(xiàn)出來的優(yōu)異的干擾消除能力、檢出能力、穩(wěn)定性，可靠性和準確性等，以及明顯降低儀器運行成本的Ar低消耗量。本期我們將繼續(xù)介紹系列的第三部分《高純基體金屬的 ICP-OES 分析（3）Avio 200 分析金屬鋁中的雜質(zhì)》，了解倫敦金屬交易所對金屬鋁的標準規(guī)范，以及 Avio ICP-OES 在檢測方面表現(xiàn)出來的多種優(yōu)異性能，特別是在波長穩(wěn)定性和光譜分辨率上的表現(xiàn)。
金屬鋁（Al，英文Aluminium，原子序數(shù)為13，原子量26.98）。鋁元素在地殼中的含量僅次于氧和硅，居第三位，是地殼中含量最豐富的金屬元素。鋁及其合金的獨特性質(zhì)能夠滿足航空、建筑、汽車三大重要工業(yè)發(fā)展所要求的材料特性，使得金屬鋁的生產(chǎn)和應(yīng)用極為廣泛。倫敦金屬交易所發(fā)布了兩種規(guī)格的金屬鋁（99.5%純度和99.7%純度）的雜質(zhì)要求，表 1 列舉了對其中一種鋁（99.7%純度）中雜質(zhì)的要求；同時，也將中國國標對鋁錠中雜質(zhì)的要求也列入表中（GB/T 1196-2008）。

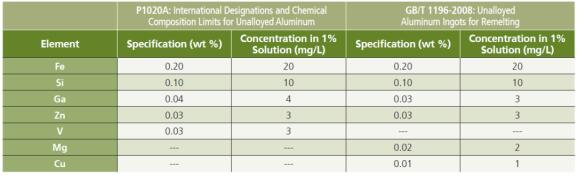

表 1. 倫敦金屬交易所 99.7% 純度金屬鋁中的雜質(zhì)要求
樣品
樣品以 5% 硝酸（v/v）消解，所有分析在 1% Al 溶液中進行（與樣品消解后的溶液介質(zhì)接近），并按照其對雜質(zhì)元素含量的規(guī)定進行加標回收實驗。
標準工作曲線
用 5% 硝酸（v/v）溶液配制濃度水平為 0.5，2.0 和 8.0 ppm 的混合標準溶液（含相應(yīng) Sc 作為內(nèi)標），方法設(shè)置中使用“添加方法-樣品截距”作為校準計算方法克服等離子體中的基質(zhì)效應(yīng)。
儀器
珀金埃爾默 Avio 200 ICP-OES，儀器參數(shù)、實驗條件設(shè)置見表 2；各雜質(zhì)元素的測定波長見表 3。標準進樣系統(tǒng)配置和參數(shù)用于所有分析。矩管位置設(shè)置為 -3。在考慮氬氣（Ar）成本時，Avio 200 的低氬氣消耗可以大大節(jié)省成本。

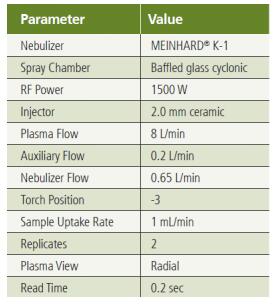

表 2. Avio 200 ICP-OES 儀器參數(shù)和實驗條件
表 3. 各雜質(zhì)元素的測定波長
回收率
濃度如表 1 所示的雜質(zhì)元素混合標準溶液加到 1% Al 溶液中的回收率均在 ±5% 以內(nèi)，結(jié)果如圖 1 所示，表明能夠準確檢測低濃度的雜質(zhì)元素。

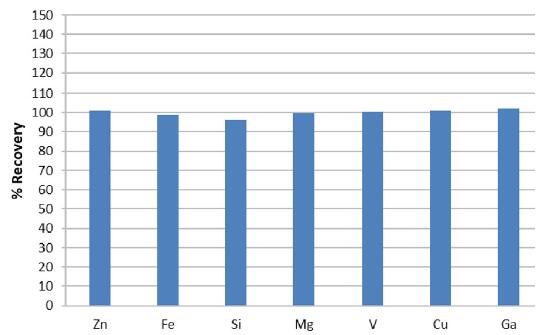

圖 1. 雜質(zhì)元素混合標準溶液在 1% 濃度 Pb 溶液中的加標回收率
儀器穩(wěn)定性
通過 4 小時連續(xù)分析 1% Pb 溶液中內(nèi)標物 鈧（Sc）的光譜信號強度的變化考察儀器的穩(wěn)定性，結(jié)果見圖 2，信號強度的波動在 ±4% 以內(nèi)，表明儀器有著良好的穩(wěn)定 。

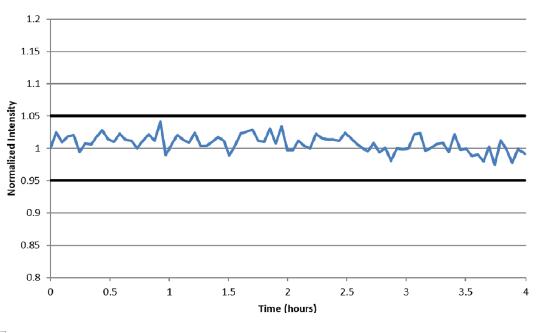

圖 2. 1% Al 溶液中內(nèi)標物鈧（Sc）的光譜信號強度變化
方法檢出限
方法檢出限定義為連續(xù) 7 次測量 1% Al 溶液中各雜質(zhì)元素測量值的標準偏差的 3 倍，結(jié)果如圖 3 所示，表明方法的檢出限符合金屬鎳標準規(guī)范要求。

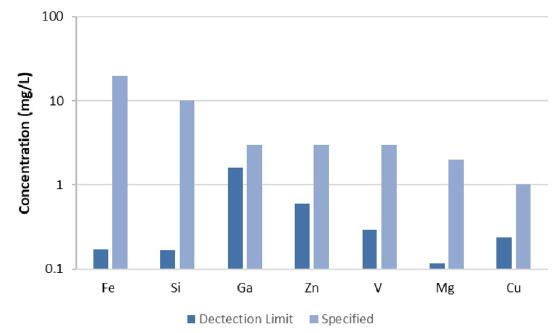

圖 3. 1% Al 溶液中各雜質(zhì)元素的檢出限（深藍色）和倫敦金屬交易所金屬鋁標準規(guī)范要求（淺藍色，按 100 倍稀釋 99.70% 純 Al 計算）
Avio ICP-OES的波長穩(wěn)定性和光譜分辨率
1. Avio ICP-OES 具備極佳的波長穩(wěn)定性（圖 4）
在 < 1 nm 波段內(nèi)進行波長校正，具有極好的波長穩(wěn)定性，不需要外界恒溫即可進行樣品測定
熱氣流循環(huán)恒溫，溫度恒定 38 ± 0.01°C，波長變化率 < 0.00025 nm/小時
所有光學元件安置在基座上成為一個整體，沒有任何易動元件

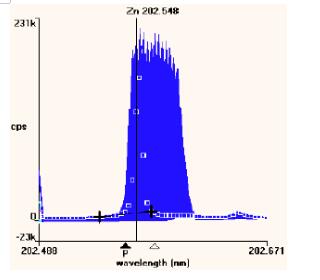

圖 3. 10 – 35 °C 環(huán)境下連續(xù)測量 20 小時的波長穩(wěn)定性
2. Avio ICP-OES 具備極佳的光譜分辨率
紫外與可見光完全分開，同時檢測
譜線清晰，雜散光極少，檢測器邊緣亦具有與中間相同的分辨率
獨有的三狹縫設(shè)計，對干擾較小的譜線，可用寬的狹縫以獲得更高的光通量；對干擾較大的譜線，可用窄的狹縫以獲得更好的光譜分辨信息
采用大面積光柵，有極好的色散率，即使在 200 nm處也可獲得優(yōu)異的光學分辨率（圖 4）

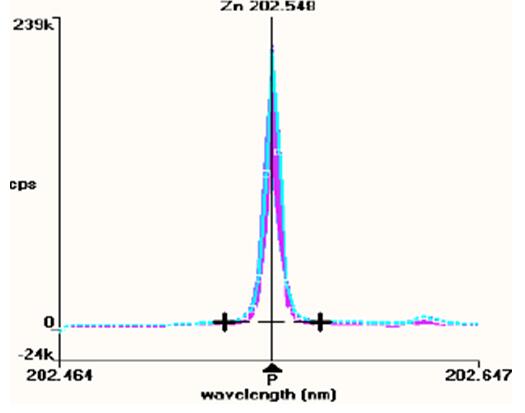

圖 4. 每一根譜線由 1 – 30 個像素組成, 在 200 nm 處的分辨率可達 0.003 nm
結(jié)論
本文證明了珀金埃爾默 Avio ICP-OES 可以對高純 Al 中的雜質(zhì)元素進行準確分析，符合倫敦金屬交易所對高純金屬 Al 的要求。Avio ICP-OES 在實驗過程中顯示了優(yōu)異的波長穩(wěn)定性和光譜分辨率。
掃描下方二維碼，下載珀金埃爾默Avio ICP-OES分析金屬鋁中的雜質(zhì)相關(guān)資料。
標簽：
ICP-OES
Copyright(C) 1998-2025 生物器材網(wǎng) 電話：021-64166852;13621656896 E-mail：info@bio-equip.com
