Prospect T1小動物超高頻超聲系統
Small animal UHF ultrasound system
超聲檢查是指運用超聲成像的原理對動物體組織的物理特性、形態結構與功能狀態作出判斷的一種非創傷性檢查方法，動物體各個器官以及組織皆有它特定的聲阻抗和衰減特性，因此可借由聲阻抗的差別和衰減差異進行判別。

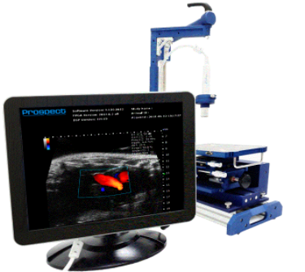

Prospect T1 超高頻小動物超聲影像系統，可以提供非侵入式且即時影像以針對小動物進行結構及功能上的研究，并且具 30μm 最佳影像品質，讓研究人員可以更清楚的判斷。

Prospect T1小動物超高頻超聲系統
Small animal UHF ultrasound system

在肝臟的研究方面，Prospect T1除了可以透過肝臟的大小、血管的直徑及流速來判斷肝臟的功能外，更可以透過肝臟超音波影像的均質度、肝腎影像強弱的對比等來判斷脂肪肝或肝纖維化的程度。
Prospect T1的AFR模塊可以對肝臟的軟硬程度進行定量。ARF是聲輻射力，其原理是通過與激發源已知距離的位移時間信息，可以估計出傳播的剪切波的速度。再通過剪切波速度的測量對組織的彈性進行定量。
它涉及的應用領域包括肝臟成像、肝纖維化、脂肪肝、肝癌模型的建立。

NO.1
肝臟成像

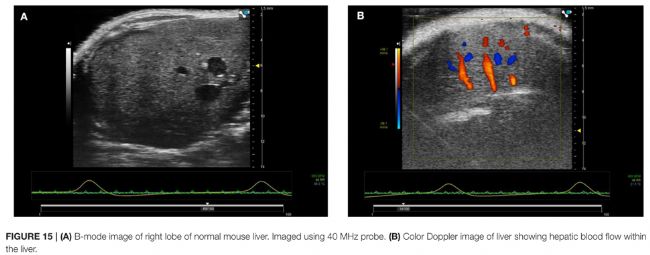

Liver Imaging （a） 正常小鼠肝右葉的B mode圖像,使用40 MHz探頭成像。
（b） 肝臟Color-DP mode顯示肝臟內的肝臟血流。

NO.2
肝纖維化
Liver Fibrosis

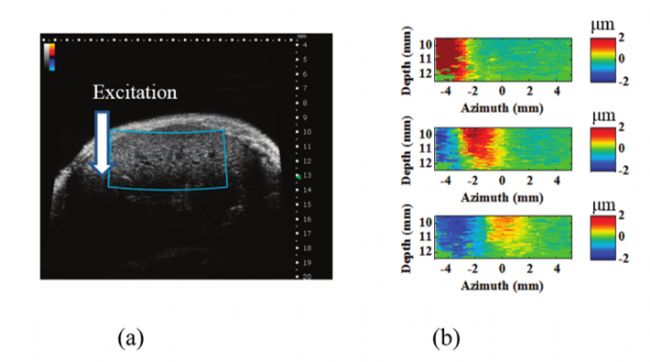

基于剪切波色散分析，定量獲取活體小鼠肝臟的彈性。本文報告的結果表明，肝臟的彈性測量值與組織學檢查結果密切相關。 （a）小鼠肝臟B-mode成像，顯示施加激發的位置和剪切波檢測區域。
（b） 剪切波在小鼠肝臟中傳播的示例結果位移。

NO.3
脂肪肝
Fatty liver

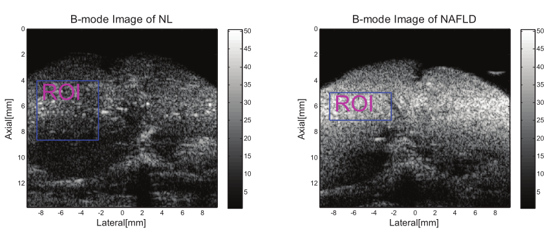

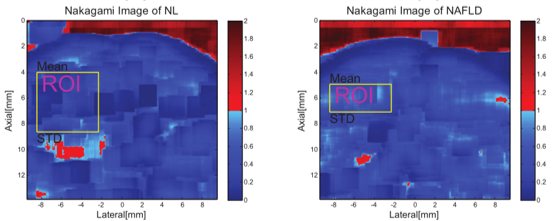

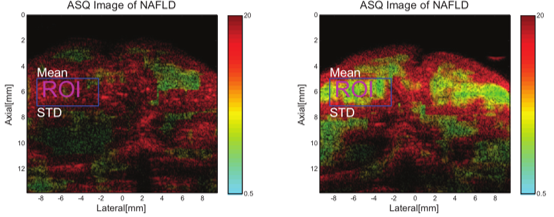

Prospect T1獲取射頻數據。在動物實驗中，24只雄性小鼠（ID.C57BL）被分為正常飲食（ND）組和高脂肪飲食（HFD）組。HFD組喂以高脂肪飲食誘導NAFLD。 上圖顯示了NL組和NAFLD組的典型B-mode、Nakagami和ASQ圖像。

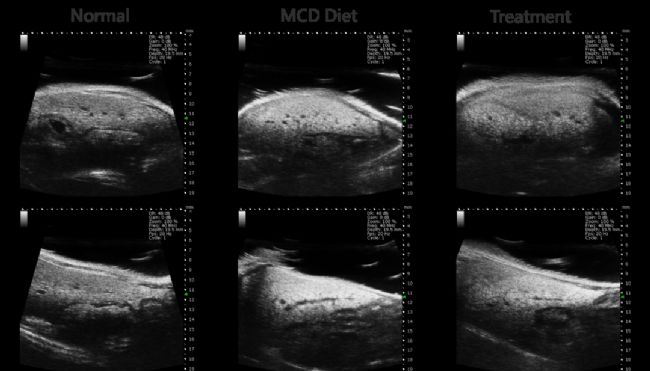

上圖從左到右分別為正常的小鼠肝臟超聲圖像、MCD誘導的脂肪肝小鼠肝臟超聲圖像以及經過治療后的小鼠肝臟超聲圖像。

NO.4
肝癌模型的建立
Establishment of liver cancer model

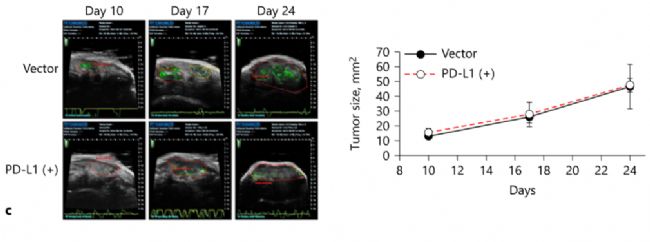

將PD-L1(-)與PD-L1（+）的BNL-MEA細胞注射到小鼠左肝葉的包膜下區域。
靶向腫瘤的微泡可以通過濾波算法（CT mode）直接顯示（綠色區域）。
引文
1.Moran C M, Thomson A J W. Preclinical ultrasound imaging—A review of techniques and imaging applications[J]. Frontiers in Physics, 2020: 124
2.Yeh C L, Chen B R, Tseng L Y, et al. Shear-wave elasticity imaging of a liver fibrosis mouse model using high-frequency ultrasound[J]. IEEE transactions on ultrasonics, ferroelectrics, and frequency control, 2015, 62(7): 1295-1307.
3.Shen C C, Yu S C, Liu C Y. Using high-frequency ultrasound statistical scattering model to assess nonalcoholic fatty liver disease (NAFLD) in mice[C]2016 39th International Conference on Telecommunications and Signal Processing (TSP). IEEE, 2016: 379-382.
4.Ou D L, Lin Y Y, Hsu C L, et al. Development of a PD-L1-expressing orthotopic liver cancer model: implications for immunotherapy for hepatocellular carcinoma[J]. Liver Cancer, 2019, 8(3): 155-171.
