鋰電池的結構中（鋰電池組成結構示意圖見下圖1）， 隔膜是關鍵的內層組件之一。隔膜的性能決定了電池的界面結構、內阻等，直接影響電池的容量、循環以及安全等特性，性能優異的隔膜對提高電池的綜合性能具有重要的作用。而隔膜性能的評測需要借助到掃描電鏡來進行檢測。尤其對于鋰電池系列，由于電解液為有機溶劑體系，因而還需要使用耐有機溶劑的隔膜材料，目前一般采用的是高強度薄膜化的聚烯烴多孔膜。

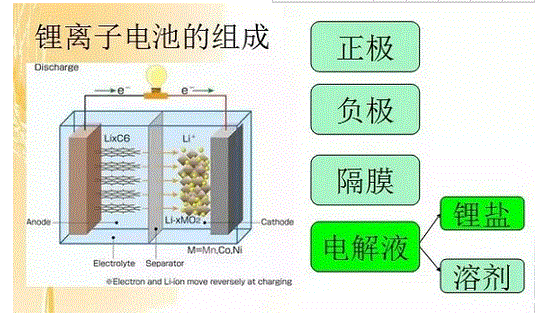

圖1. 鋰電池組成結構示意圖

為保證低的電阻和高的離子電導率，對鋰離子有很好的透過性，必須保證隔膜有一定的孔徑和孔隙率，為了檢驗隔膜的這種能力，就需要用到掃描電鏡來進行微觀觀測，確保隔膜的孔徑大小尺寸范圍以及孔徑是否均一，膜上是否有劃痕、凹坑等缺陷。

為此，飛納臺式掃描電鏡對電池隔膜進行了觀測，以下圖片是部分結果展示：

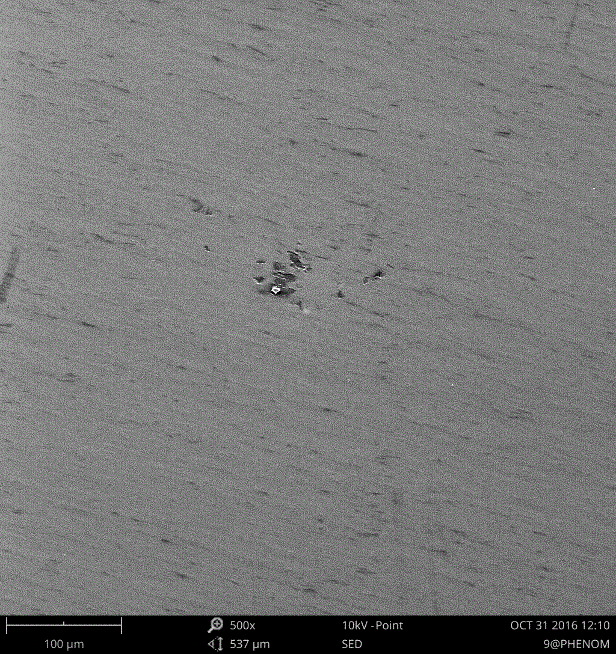

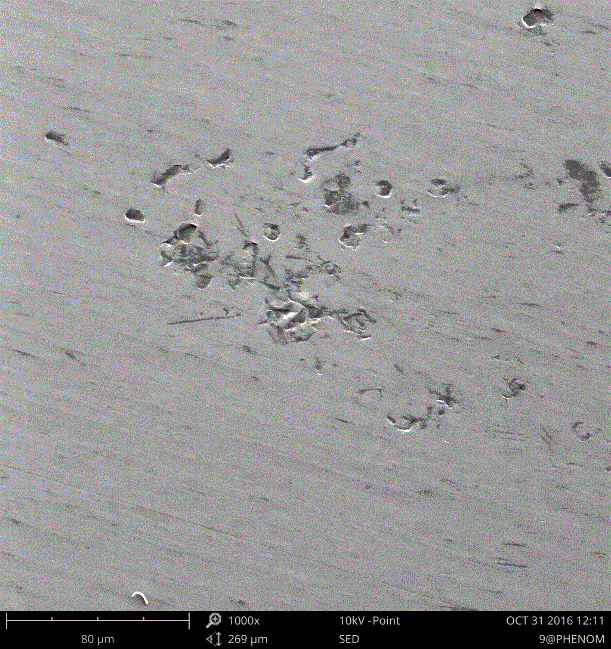

圖2 左右兩圖是用飛納臺式掃描電鏡在低倍下拍攝的，可以看到膜上有一些凹坑缺陷，還有一些拉伸不均勻的地方。

圖2 飛納臺式掃描電鏡低倍下隔膜檢測結果圖

左：500倍結果圖 右：1000倍結果圖

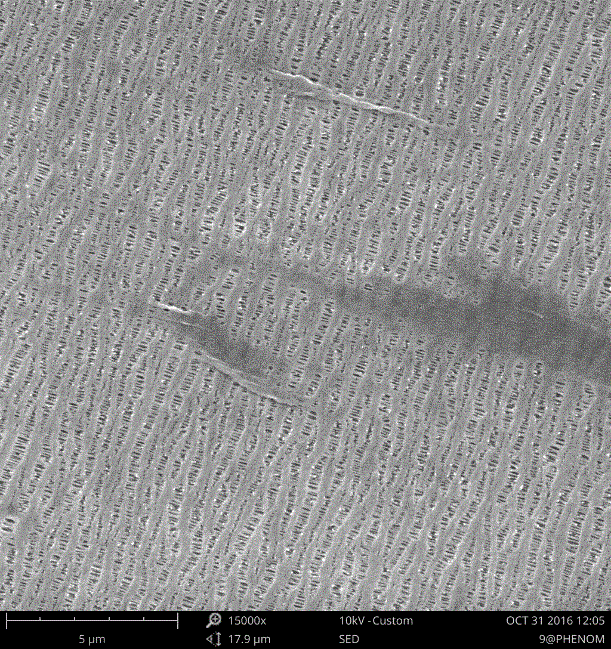

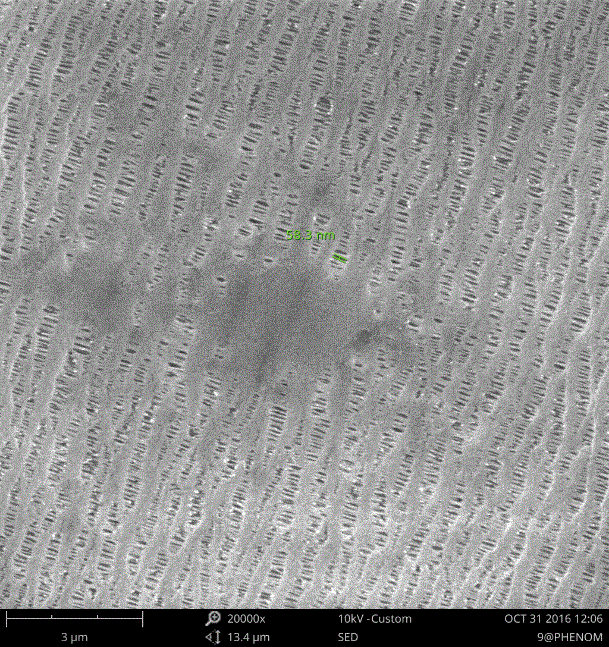

圖3 左右兩圖也是用飛納臺式掃描電鏡對膜進行觀測的結果圖片，左圖是放大到15000倍以后的照片，膜表面有大量的孔徑，右圖是對其中一個孔洞進行測量，尺寸為58.3nm；膜的孔徑大小都是在10-100nm之間，比較均勻，但是部分地方沒有拉伸開，會對性能有影響。

圖3 飛納臺式掃描電鏡對膜進行觀測結果圖

左：15000倍結果圖 右：20000倍結果圖

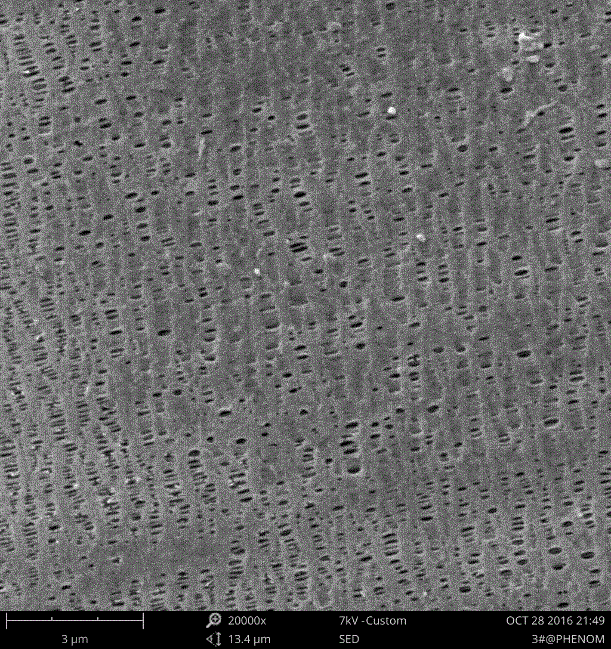

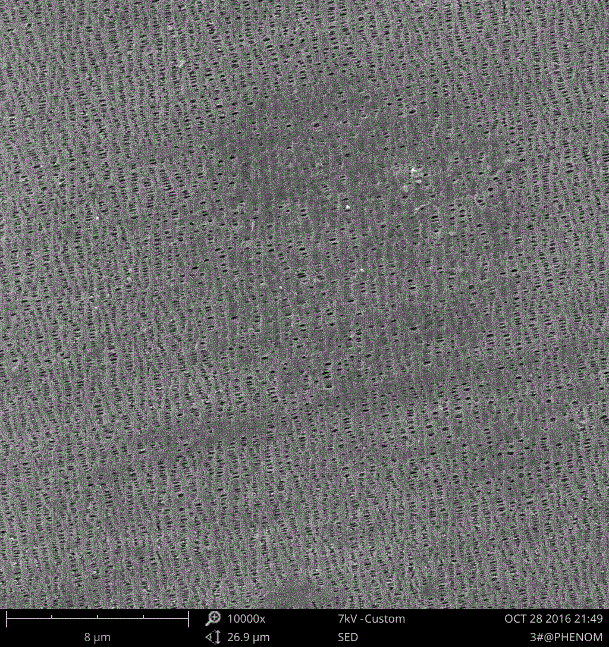

圖4 左右兩圖是飛納臺式掃描電鏡觀測到的隔膜上另外的一種缺陷地方，孔徑比正常的要稍大；

圖3 飛納臺式掃描電鏡觀測到的另一種缺陷圖

左：10000倍結果圖 右：20000倍結果圖
