澳作 LY-UMS 水位控制新型高精度蒸滲系統特點及項目應用

瀏覽次數：5794　發布日期：2015-7-17　來源：本站　僅供參考，謝絕轉載，否則責任自負

你所不知道的—澳作LY-UMS 水位控制新型高精度蒸滲系統

德國 UMS 公司集合二十多年研制、推廣蒸滲儀系統的經驗，推出了水位控制、水勢動態控制蒸滲儀系統LY-UMS。該蒸滲系統能控制地下水位，也可自動根據罐體外大田的水勢，調節蒸滲儀底部的水勢、使罐體內外在同一深度的水勢相同，從而確保蒸滲儀罐體內的水分運移和交換與罐體外一致。此外，UMS 公司在稱重系統、罐體結構設計、罐體的調節工具設計、罐體內溶液取樣杯的材質等方面已成為國外業界翹楚，我們在此將其技術介紹給國內同仁，以期為國內的客戶帶來更多的便利。

LY-UMS 水位控制高精度蒸滲系統的主要特點：

1. 固定水位控制系統

傳統的固定水位蒸滲系統采用外掛式補排水系統，通過性在于，

地下水位的控制范圍局限于土柱的高度以內。當地下水位比較深時，需要增加土柱的高度，而這勢必降低稱重系統的精連通器原理保持蒸滲儀內部的水位。該方法的局限度。

LY-UMS 系統通過一套補排水系統控制蒸滲儀水位。補排水系統包含一個安裝在蒸滲儀底部的張力計、6 個埋設在蒸滲儀底部的可注水和排水的SiC 杯，以及帶稱重的60L補排水罐組成。蒸滲儀底部的6 個SiC 杯采用10mm 孔徑SiC材質，使杯的表面積達到360cm2，且質地堅硬，能承載數十噸重的土體重量。系統工作時，通過補水或排水使蒸滲系統底部張力計讀數保持在一個固定值，從而實現蒸滲儀內部水位的固定。補排水罐的水量可以被數據采集器記錄和存儲。

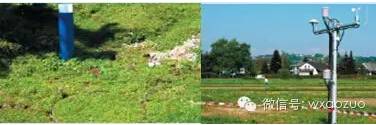

2. 自動水勢控制系統

蒸滲儀柱體底部的水勢參數是衡量蒸滲儀土柱與田間實際情況是否一致的必要指標，也是影響蒸滲儀土柱內植物生長環境的關鍵指標。國內蒸滲儀底部的處理一般采用碎石和細砂作為濾層，使用過程中無法得到底部水勢參數，此外，常年的運行，也會導致底部的微生物環境與罐體外大相徑庭。

LY-UMS 系統的補排水系統也可用于底部水勢的自動控制，在田間與蒸滲儀底部平行位置安裝一個張力計，則可以通過自動補排水系統保持蒸滲儀內部和田間水勢一致。監測田間自然狀態下的四水轉換過程。該項技術得到了歐盟各野外臺站的認可，并在歐盟研究臺站的蒸滲系統中得到了廣泛應用。

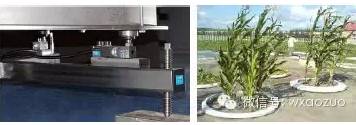

3. 高精度稱重系統

傳統的國產蒸滲儀通常采用鋼絲繩、杠桿、距離傳感器等方式稱重，長時間使用后由于材質的老化，稱重數據出現漂移，精度降低。LY-UMS 蒸滲系統的稱重系統由均勻分布的三個直接稱重傳感器的讀數平均得到，不僅提高了精度，亦可避免風對測量結果的影響。該技術能確保測量精度達到 0.01mm，可研究雨，霧，霜，解凍及非常微小的蒸散量變化。

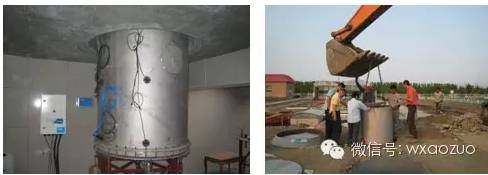

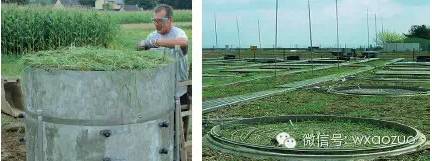

4. 圓形罐體

傳統的國產蒸滲儀通常采用方形罐體，LY-UMS 蒸滲儀則采用了國外通用的圓形罐體。圓形罐體對于生產工藝要求更高，但通常認為蒸滲儀采用圓形罐體更為科學，這是因為：首先，方形罐體在取原狀土時，土壤受到的擠壓不一致，拐角處受到的壓力更大，導致土壤的結構被破壞，而圓形罐體則受力均勻；其次，方形罐體的拐角處，根系生長和土壤水分運移受到影響，圓形罐體沒有拐角；再次，由于方形罐體拐角處受到擠壓，因此需要更厚的罐體，通常方形罐體采用6mm 厚的鋼板，而LY-UMS 蒸滲儀采用4mm 不銹鋼，其對熱交換的阻礙更小，使蒸滲儀內部和田間溫度更為接近。

5. 罐體調節

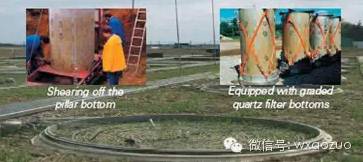

LY-UMS 蒸滲系統還開發了X-Y-Z 型安裝構架，用于安裝罐體，可在安裝過程中調節蒸滲儀，還可在X-Y-Z三方向維護蒸滲儀，可避免風對測量系統的影響，這是UMS 公司的專利技術（專利號DPMA-Registered designNo.202004003181.7）。UMS 還開發了一套裝置，可轉動蒸滲儀而不會使土柱罐變形，取原裝土的工具是德國UMS 公司自己研制的，其挖掘蒸滲儀原狀土技術獲得了專利，可有效防止水流沿壁運移，也可防止罐壁附近的土壤緊實。

6. 自動溶液取樣系統

LY-UMS 蒸滲儀自帶土壤溶液取樣系統，土壤溶液的取樣是系統自動完成的。自動采樣泵的數據也可記錄在數據采集器中。傳統的蒸滲儀系統一般采用人工采樣，耗時耗力，且無法實現定時采樣。VS-pro 自動采樣泵：內置數采， 1 或 2 個真空輸出，可連續輸出或張力控制出。可連接 T8,T4 和 T5 張力計控制負壓。高精度真空泵。帶鍵盤和彩色、背景光顯示屏幕，可方便設置和查看。可長期、連續運行。用于精確的孔隙水和滲漏水取樣及蒸滲系統。可充電電池。
